Neue Horizontalbohrmaschine

Vorteile der neuen Horizontalbohrmaschine

Die neue Horizontalbohrmaschine ist nicht nur auf die Lochbearbeitung beschränkt, ihre Bohrgenauigkeit kann IT7 erreichen, sondern kann auch die Ebene fräsen, bohren, den Außenkreis der Stirnfläche und des Flansches bearbeiten und das Gewinde schneiden usw., um dies zu erreichen eine Vielzahl von Verarbeitungsfunktionen in einem.

Die neue Horizontalbohrmaschine verwendet eine horizontale Struktur, das Bett, der Tisch, der Vorschubmechanismus und andere Komponenten sind eng zusammengebaut, wodurch die Maschinenstruktur kompakter wird, die Bodenfläche kleiner ist und sich leicht bewegen und verwenden lässt.

Kontaktieren Sie mich jetzt Email Telefon WhatsApp

Produktdetails

Produktbeschreibung

DerNeue Horizontalbohrmaschineist eine der am weitesten verbreiteten Bohrmaschinen. Dabei geht es vor allem um die Lochbearbeitung, Bohrgenauigkeit bis IT7, neben der Erweiterung der gegossenen oder bearbeiteten Löcher am Werkstück kann die neue Horizontalbohrmaschine auch die Ebene fräsen, bohren, den Außenkreis der Stirnfläche und des Flansches bearbeiten usw Schneiden Sie den Faden, der hauptsächlich in Einzelstück-Kleinserienfertigungs- und Reparaturwerkstätten verwendet wird. Der Rundheitsfehler des Bearbeitungslochs beträgt nicht mehr als 5 Mikrometer und die Oberflächenrauheit beträgt Ra0,63 ~ 1,25 Mikrometer. Der Hauptparameter der neuen Horizontalbohrmaschine ist der Spindeldurchmesser.

Die neue Horizontalbohrmaschine ermöglicht mit ihrem einzigartigen Design eine horizontale Anordnung der Spindel und ist mit einem Spindelstock ausgestattet, der sich vertikal entlang der vorderen Säulenschiene bewegen kann. Während des Bearbeitungsprozesses wird das Werkzeug geschickt auf der Spindel, der Bohrstange oder der flachen rotierenden Scheibe montiert, und diese Komponenten können über den Spindelstock verschiedene erforderliche Geschwindigkeiten und präzise Vorschübe erreichen. Gleichzeitig kann der Spindelstock mit der Führungsschiene der vorderen Säule flexibel auf und ab bewegt werden, was effiziente und präzise Bearbeitungsvorgänge ermöglicht. Das Werkstück wird auf dem Arbeitstisch installiert, der sich mit dem Schlittensitz und dem oberen Schlittensitz horizontal und vertikal bewegen und auch um die kreisförmige Führungsschiene des Schlittensitzes in den erforderlichen Winkel drehen kann, um sich an verschiedene Bearbeitungsbedingungen anzupassen. Wenn die Bohrstange lang ist, kann ein Ende durch den Heckrahmen an der hinteren Säule abgestützt werden, um die Steifigkeit zu erhöhen. Um Werkstücke mit großem Lochabstand oder lange Kisten zu bearbeiten, erhöhen einige neue Horizontalbohrmaschinen den Querweg des Tisches um etwa das Zweifache und erhöhen die Steifigkeit des Schlittensitzes durch Vergrößerung der Breite der Betthauptschiene und mit Hilfsführung Schienen.

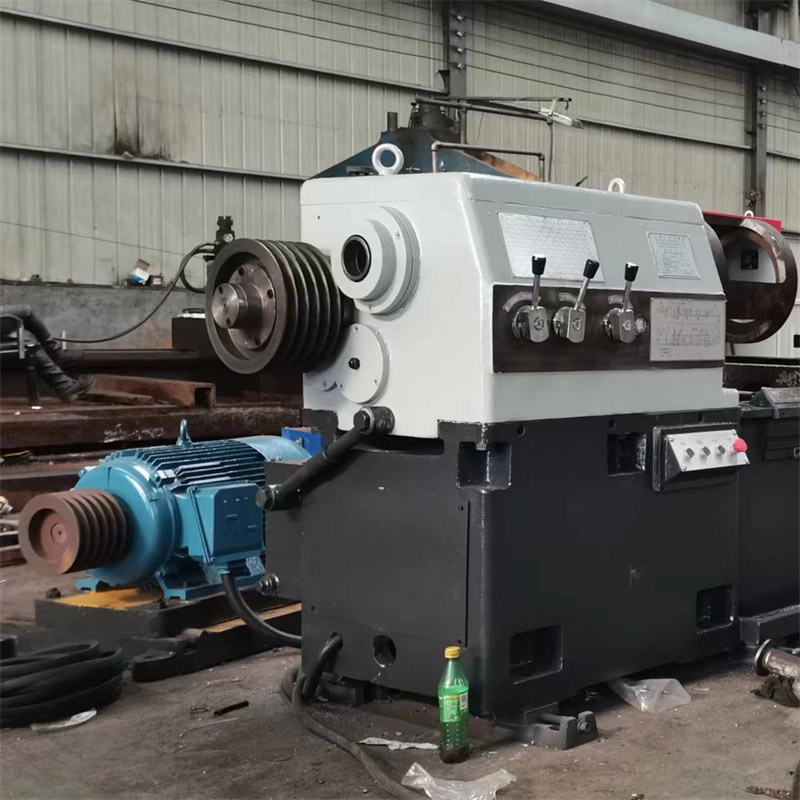

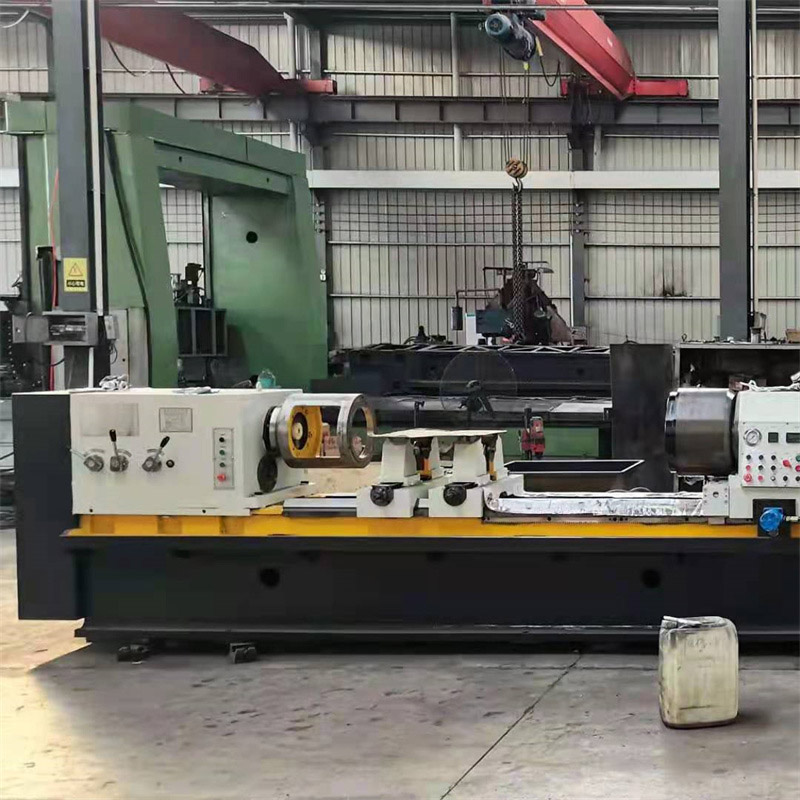

Produktbilder

Neue Horizontalbohrmaschine
