Honmaschinenkopf

Eigenschaften des Honmaschinenkopfes:

Durch Honen können die Maßhaltigkeit, die Formgenauigkeit und die Oberflächengüte des Werkstücks erheblich verbessert werden (durch Reduzierung des Ra-Werts).

Geeignet für die hochpräzise Lochbearbeitung in der Massenproduktion, z. B. Motorzylinderlöcher, Lagerlöcher, Getriebelöcher usw.

Durch den Ersatz der unterschiedlichen Körnigkeit des Ölsteins kann dieser an die Bedürfnisse verschiedener Verarbeitungsstufen angepasst werden, von der Grobbearbeitung bis zur Endbearbeitung.

Kontaktieren Sie mich jetzt Email Telefon WhatsApp

Produktdetails

Produktbeschreibung

DerHonmaschinenkopfist eine Schlüsselkomponente der Honmaschine, die direkt an der Endbearbeitung der Werkstückoberfläche beteiligt ist. Das Design und die Struktur des Honmaschinenkopfs sind vielfältig, um sich an unterschiedliche Werkstückgrößen, -formen und Bearbeitungsanforderungen anzupassen, und umfassen hauptsächlich die folgenden Eigenschaften und Komponenten:

Strukturzusammensetzung:

Schleifstein-Einlage: Der Honmaschinenkopf ist mit Schleifsteinstreifen (oder Honstreifen) eingelegt, die aus Schleifpartikeln und Bindemitteln bestehen und dazu dienen, extrem dünne Metallschichten von der Oberfläche des Werkstücks zu entfernen.

Führungssystem: Je nach Ausführung verfügt der Honmaschinenkopf möglicherweise über eine vordere Führung oder eine konvexe Ringstruktur für eine stabile und genaue Positionierung während der Lochbearbeitung.

Schwimmende Verbindung: Der Honmaschinenkopf und die Spindel sind normalerweise schwimmende Verbindungen, die dazu beitragen, Installationsfehler auszugleichen, die Bearbeitungsgenauigkeit sicherzustellen und eine bessere Anpassung des Ölsteins an die Werkstückform zu ermöglichen.

Typ:

Universal-Honkopf: Geeignet für mittlere Bohrung, mit vorderer Führung, aber ohne Führungsschiene, geeignet für Innenbohrungshonen ohne aktive Messung.

Honkopf für kleine Löcher: Entwickelt für die Bearbeitung kleiner Löcher, normalerweise unter Verwendung einer Einzelsteinstruktur, geeignet für Lagerlöcher und andere Feinbearbeitungen.

Kurzlochhonen: Honmaschinenkopf und Pleuelintegration, starre Verbindung, geeignet für die Kurzlochbearbeitung.

Honkopf für große Löcher: konvexes Ringdesign, konvexer Ringdurchmesser nahe der Honbohrung, um eine bessere Steifigkeit und Unterstützung zu bieten, geeignet für die Bearbeitung großer Löcher.

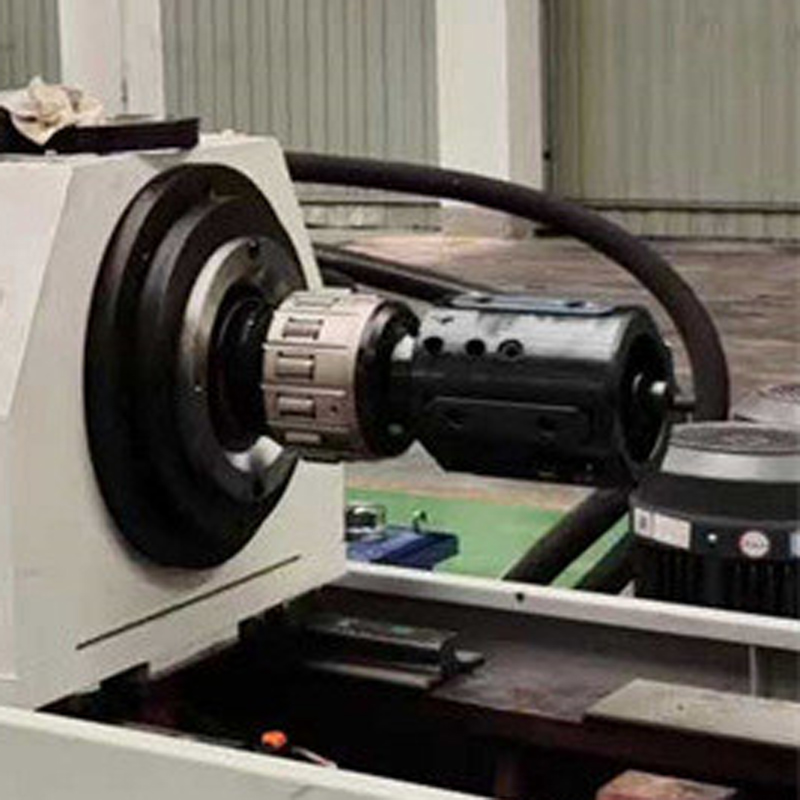

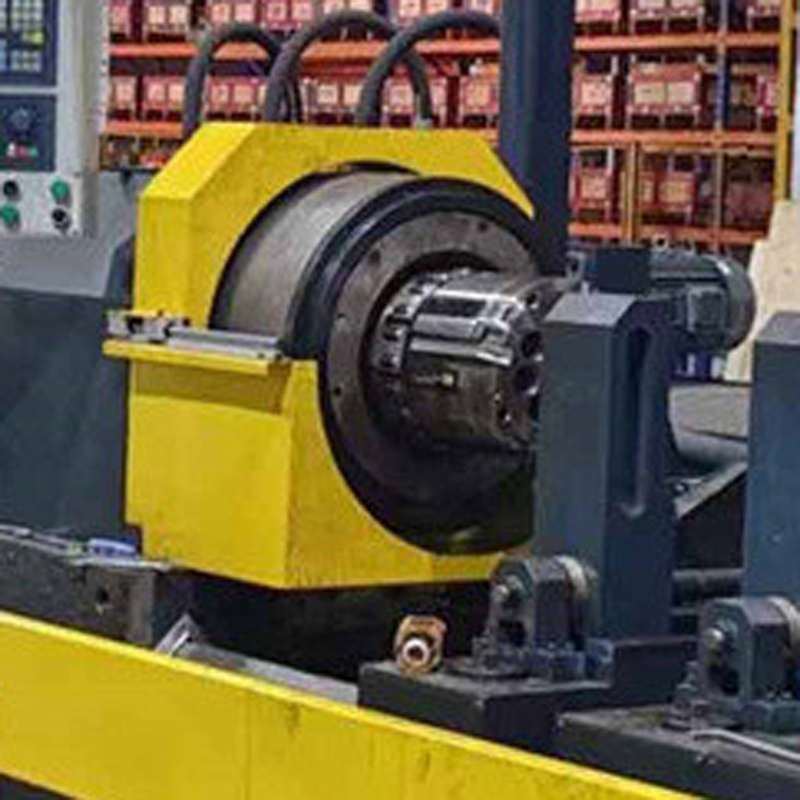

Produktbilder

Honmaschinenkopf
